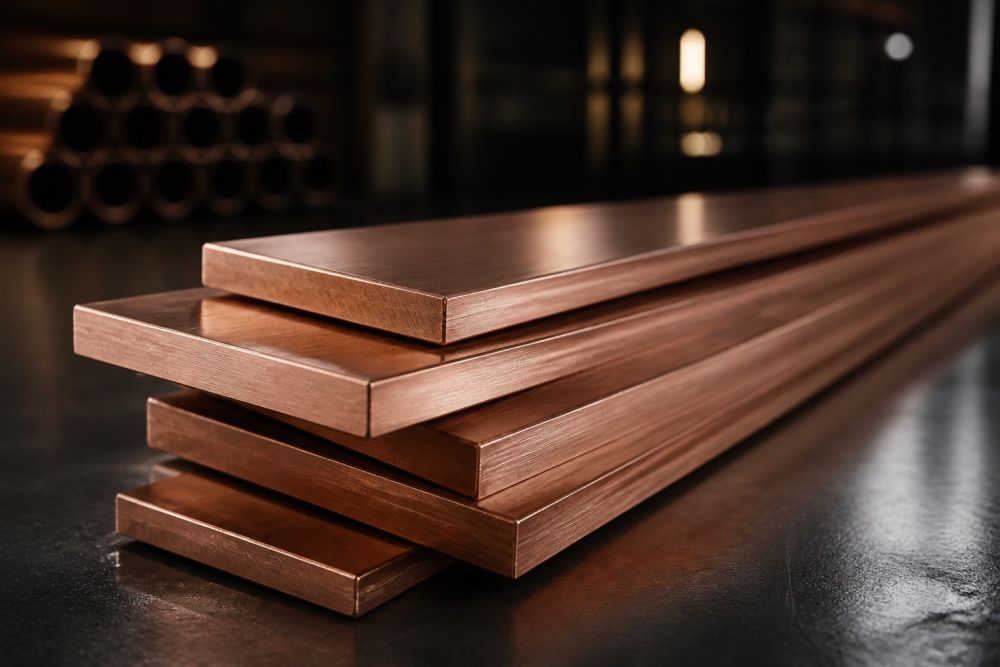

Бронзовая шина

Бронзовая шина — это сплошной металлический профиль прямоугольного или специального сечения, изготовленный из бронзы. В отличие от медной электротехнической шины, бронзовая шина применяется не только для токопроводящих задач, но и там, где требуются повышенная прочность, коррозионная стойкость, износостойкость и специальные механические свойства.

Бронзовые шины используются в электротехнике, машиностроении, судостроении, энергетике, приборостроении и производстве специальных конструкционных деталей.

Артикул: BR-SHINAB

Виды и исполнения

Прямоугольная

Плоское прямоугольное сечение.
Плоская

Большая ширина относительно толщины.
Толстая

Повышенная механическая прочность.
Тонкая

Небольшая толщина.
Прессованная

Получается методом прессования.
Холоднодеформированная

Высокая точность размеров.
Твёрдая

Повышенная прочность и твёрдость.
Мягкая

Высокая пластичность.
Специального профиля

Сечение по чертежу.

Марки и материалы

Для изготовления бронзовых шин могут применяться различные сплавы.

Оловянные бронзы

БрОФ6,5-0,15
БрОЦС4-4-2,5
БрО5Ц5С5

Алюминиевые бронзы

БрА5
БрА7
БрАЖ9-4
БрАЖМц10-3-1,5

Кремнистые бронзы

БрКМц3-1.

Бериллиевые бронзы

БрБ2.
Для электротехнических шин выбор марки особенно важен, поскольку бронзы имеют более низкую электропроводность, чем технически чистая медь. Их используют преимущественно тогда, когда важны дополнительные механические свойства.

Характеристики

Материал	Бронза.
Толщина	По сортаменту или заказу.
Ширина	По стандарту или чертежу.
Длина	Мерная, немерная или по заказу.
Плотность	Обычно около 7,5–8,9 г/см³.
Прочность	Зависит от марки бронзы.
Твёрдость	Зависит от сплава и состояния.
Коррозионная стойкость	Высокая.
Износостойкость	Высокая у соответствующих марок.
Электропроводность	Зависит от марки. Обычно ниже меди.
Теплопроводность	Зависит от состава.
Пластичность	Зависит от марки и состояния.
Обрабатываемость	Хорошая.
Антифрикционные свойства	Хорошие у ряда бронз.

Стандарты

Для бронзовой шины нет одного универсального ГОСТа, который охватывал бы все марки, размеры и назначения. Норматив выбирается по виду проката и марке сплава.
ГОСТ 5017-2006 Бронзы оловянные, обрабатываемые давлением.
ГОСТ 18175-78 Бронзы безоловянные, обрабатываемые давлением.
ГОСТ 1628-78 Прутки из бронзы. Может применяться для соответствующего сортового проката.
ГОСТ 613-79 Бронзы оловянные литейные. Относится к литейным сплавам. Основные документы: для бронзовых шин специального профиля или нестандартных размеров могут применяться ТУ производителя, ОСТ или чертёж заказчика.

Особенности

Преимущества

Высокая коррозионная стойкость.
Повышенная механическая прочность по сравнению с чистой медью.
Хорошая износостойкость.
Хорошие антифрикционные свойства.
Устойчивость к воздействию влаги.
Длительный срок службы.
Возможность обработки резанием.
Хорошая технологичность у подходящих марок.

Где

50 мм

Ширина.
10 мм

Толщина.
3000 мм

Длина.
БрАЖ9-4

Марка алюминиево-железной бронзы.

Особенности

Для электротехнического применения дополнительно необходимо указывать удельное электрическое сопротивление/электропроводность, состояние материала и требования к поверхности.

Электротехника и энергетика

Применяется для токоведущих элементов специального назначения, электрических контактов, контактных пластин, токопроводящих деталей, где требуется повышенная прочность, элементов электрооборудования, шинных соединений, контактных элементов.
Машиностроение

Применяется для машиностроительных деталей, направляющих.
Судостроение

Применяется для судового оборудования.
Химическая промышленность

Применяется для химического оборудования.
Строительство

Применяется для специальных конструкций.
