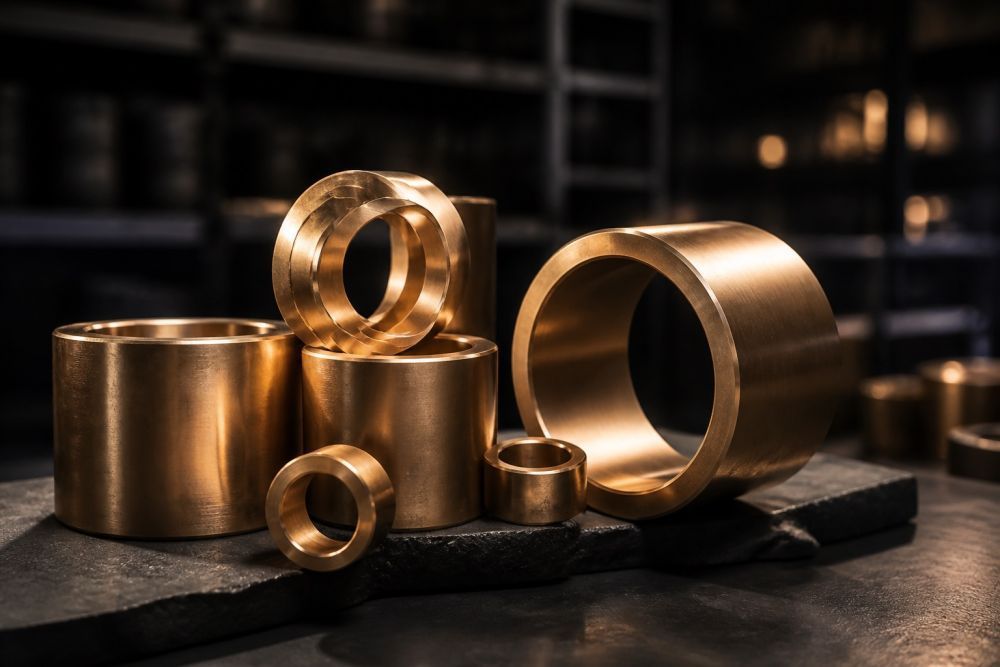

Бронзовая втулка

Бронзовая втулка — это цилиндрическая деталь из бронзы, предназначенная преимущественно для работы в качестве подшипника скольжения, направляющей или износостойкой вставки. Она устанавливается в корпус механизма и обеспечивает скольжение или вращение вала относительно неподвижной детали.

Бронза хорошо подходит для втулок благодаря сочетанию износостойкости, антифрикционных свойств, коррозионной стойкости и способности работать при недостаточной смазке.

Артикул: BR-VTULKA

Виды и исполнения

Цельная

Изготовлена в виде сплошного цилиндрического кольца.
Втулка с буртиком

Имеет фланец/буртик с одной стороны.
Гладкая

Без канавок и отверстий.
С канавками для смазки

Имеет продольные, кольцевые или другие канавки.
С отверстиями для смазки

Предусмотрены масляные отверстия.
Разъёмная

Состоит из нескольких частей.
Прессованная

Изготовлена методом обработки давлением.
Литая

Получена методом литья.
Тонкостенная

Небольшая толщина стенки.
Толстостенная

Повышенная несущая способность.

Марки и материалы

Для изготовления втулок применяются различные марки бронз:

БрОЦС5-5-5

Оловянно-цинково-свинцовая бронза, хорошо подходит для антифрикционных деталей.
БрО5Ц5С5

Оловянная бронза для деталей, работающих на трение.
БрАЖ9-4

Алюминиево-железная бронза с высокой прочностью и износостойкостью.
БрАЖМц10-3-1,5

Высокопрочная алюминиево-железо-марганцевая бронза.
БрОФ6,5-0,15

Оловянно-фосфористая бронза.
БрБ2

Бериллиевая бронза с высокой прочностью и твёрдостью.

Для подшипников скольжения особенно важен правильный подбор марки бронзы под нагрузку, скорость вращения, температуру и условия смазки.

Характеристики

Форма	Цилиндрическая, иногда с буртиком.
Материал	Бронза.
Наружный диаметр	По чертежу или стандарту.
Внутренний диаметр	Определяется диаметром вала.
Толщина стенки	Зависит от нагрузки.
Длина	По конструкции узла.
Плотность	Обычно около 7,5–8,9 г/см³.
Твёрдость	Зависит от марки и состояния бронзы.
Износостойкость	Высокая у антифрикционных бронз.
Коэффициент трения	Низкий при правильном подборе пары трения и смазки.
Коррозионная стойкость	Высокая.
Теплопроводность	Зависит от марки сплава.
Температурная стойкость	Зависит от состава бронзы и условий эксплуатации.
Смазывание	Масляное, консистентное или специальное. Зависит от конструкции.

Стандарты

Для бронзовых втулок применяются разные нормативные документы в зависимости от способа изготовления и назначения.
ГОСТ 613-79 Бронзы оловянные литейные. Применяется при изготовлении литых деталей из соответствующих бронз.
ГОСТ 5017-2006 Бронзы оловянные, обрабатываемые давлением. Устанавливает марки и требования к материалу.
ГОСТ 18175-78 Бронзы безоловянные, обрабатываемые давлением.
ГОСТ 1628-78 Прутки из бронзы. Может использоваться как норматив на материал-заготовку для механически обработанных втулок.
ГОСТ 1208-90 Трубы из бронзы и латуни. Применяется в случаях изготовления втулок из бронзовой трубной заготовки.
Для готовой втулки часто используется конструкторская документация, чертёж или ТУ, в котором устанавливаются размеры, допуски, марка бронзы, твёрдость и требования к поверхности.
