Чугунные люки

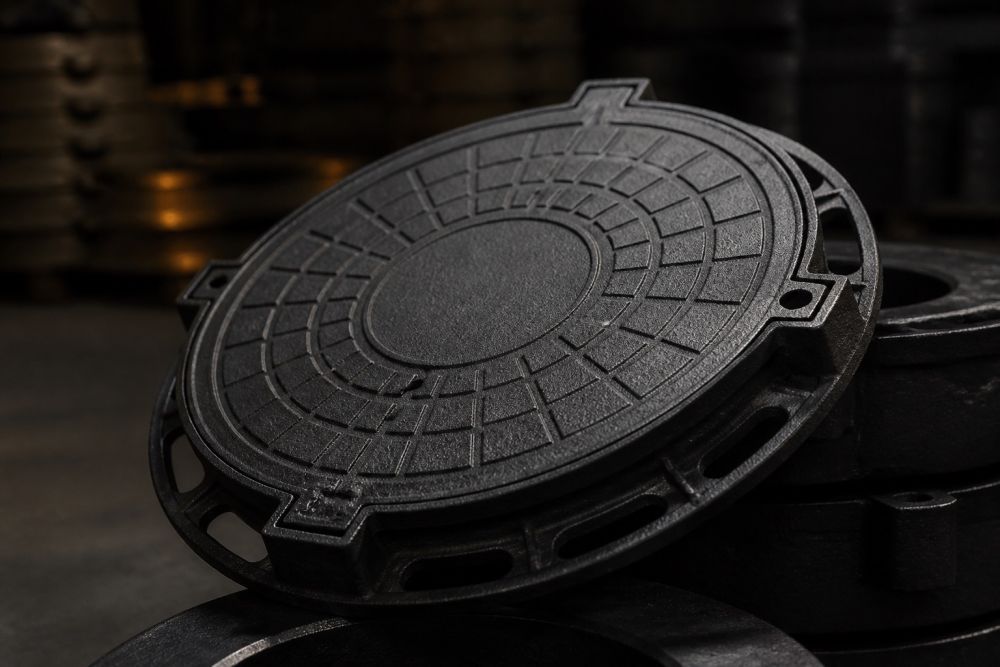

Чугунный люк — это изделие из чугуна, предназначенное для закрытия смотровых, канализационных, водопроводных, тепловых и других подземных колодцев. Обычно состоит из корпуса (обечайки) и крышки, а в некоторых конструкциях — также из запорного устройства, шарнира или уплотнительного элемента.

Артикул: CH-LYUKCH

Виды и исполнения

Способность выдерживать механическое давление является главным критерием при подборе люка. Выделяют шесть базовых классов (значения испытательной нагрузки могут отличаться в зависимости от стандартов ГОСТ или европейского EN):

А15 (нагрузка 15 кН)

Предназначен исключительно для пешеходных зон, велосипедных дорожек, скверов, газонов и территорий, где полностью исключен въезд автотранспорта.
В125 (нагрузка 125 кН)

Рассчитан на городские тротуары, пешеходные улицы и стоянки для легковых автомобилей.
С250 (нагрузка 250 кН)

Монтируется на городских обочинах, в бордюрных зонах магистралей и на выделенных парковочных площадках.
D400 (нагрузка 400 кН)

Самый массовый тип люков для дорожной инфраструктуры. Устанавливается на проезжей части городских улиц, скоростных трассах и паркингах с интенсивным трафиком.
E600 (нагрузка 600 кН)

Проектируется для зон с экстремальными нагрузками, таких как портовые и грузовые терминалы, логистические центры, заводы и складские комплексы.
F900 (нагрузка 900 кН)

Сверхтяжелый класс для критических условий эксплуатации: взлетно-посадочных полос аэродромов, военных объектов и полигонов для сверхтяжелой спецтехники.

Типы люков по целевому назначению

Канизационные

Служат для перекрытия смотровых колодцев хозяйственно-бытовой и ливневой канализации.
Водопроводные

Обеспечивают доступ к подземным узлам водоснабжения и пожарным гидрантам.
Тепловые

Устанавливаются на распределительных камерах городских сетей теплоснабжения.
Газовые

Монтируются на подземных газораспределительных магистралях и имеют специфическое исполнение крышки.
Телефонные и кабельные

Предназначены для защиты и обслуживания колодцев связи, телекоммуникаций и электрических сетей.

Конструктивные исполнения и защита от вандализма

Стандартные

Классическая конструкция, где крышка просто укладывается в пазы корпуса. Выделяется доступной ценой и простотой обслуживания.
Шарнирные

Крышка жестко соединена с обечайкой откидным шарниром. Это полностью исключает риск случайной потери или хищения крышки, а также упрощает работу монтажных бригад.
С запорным устройством

Снабжаются встроенными замками или специальными фиксаторами, предотвращающими случайное открытие под колесами машин.
Антивандальные

Оснащаются скрытыми механизмами крепления, нестандартными болтами, усиленной бронированной крышкой и замковыми системами для защиты от краж и несанкционированного проникновения посторонних лиц.

Характеристики

Форма заготовки

В абсолютном большинстве случаев люки делают круглыми — круглая крышка физически не может провалиться внутрь колодца при любом угле поворота. Квадратные и прямоугольные исполнения применяются реже и только для специальных инженерных камер или кабельных сетей.
Анатомия люка

Типовое изделие состоит из опорного корпуса (монтируется на бетонную горловину), защитной крышки, опорной контактной поверхности и внутренних ребер жесткости, принимающих на себя нагрузку.

Материал литья.

Серый чугун

Традиционный жесткий металл с хорошей литейной способностью и доступной ценой. Отлично справляется со стандартными городскими нагрузками.
Высокопрочный чугун (ВЧШГ)

За счет шаровидного графита обладает выдающейся ударной вязкостью и прочностью. Позволяет значительно облегчить вес конструкции без потери несущей способности.
Варианты финишной обработки

Для защиты от влаги и агрессивных дорожных реагентов металл покрывают традиционным битумным лаком, защитным грунтом, износостойкой лакокрасочной эмалью или долговечными эпоксидными составами. В редких случаях допускается поставка без покрытия.

Перечень ключевых технических параметров

При заказе и проектировании в техническом паспорте люка обязательно отражаются:

Функциональный тип (назначение) и класс предельной нагрузки.
Наружный диаметр корпуса (размер для посадки в дорожное полотно) и внутренний номинальный диаметр (размер чистого прохода).
Общая высота корпуса (монтажная глубина) и масса всего комплекта.
Наличие или отсутствие замка/шарнира, форма изделия (круг/квадрат) и тип антикоррозионной обработки.
Фирменная маркировка завода-изготовителя с указанием года выпуска и ГОСТа.

Стандарты

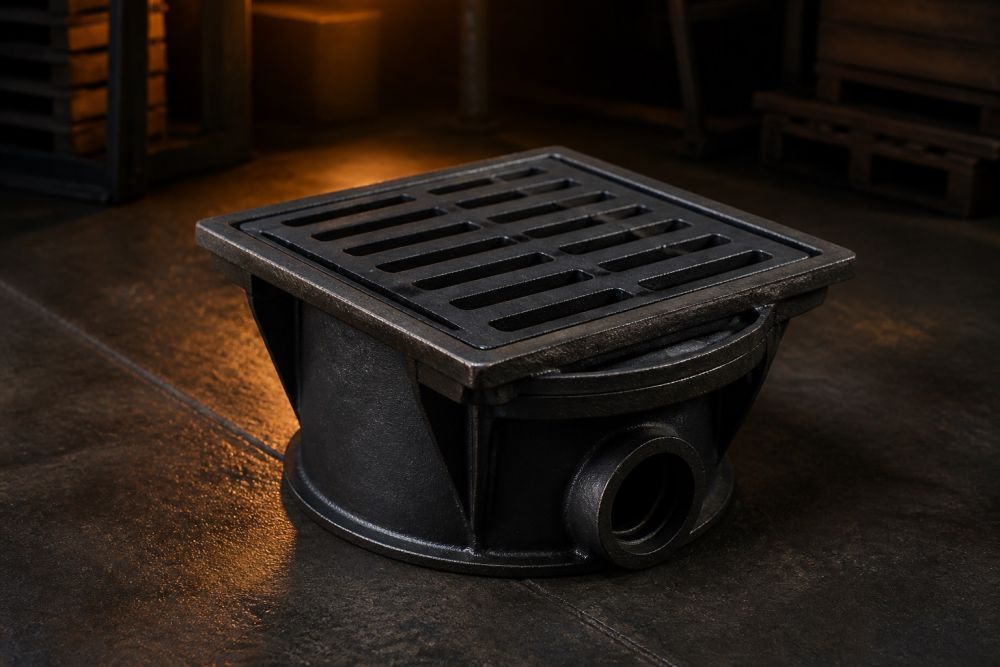

ГОСТ 3634-2019 Главный современный российский стандарт, регламентирующий производство смотровых люков и дождеприемников. Он определяет точную геометрию, качество литья, испытательные нагрузки и правила маркировки. Предыдущая редакция (ГОСТ 3634-99) все еще встречается в старых объектах, но для новых проектов закупки ведутся строго по актуальному стандарту.
EN 124 (европейская серия) Международный стандарт для зон пешеходного и автомобильного движения. Базовая часть EN 124-1 описывает методы испытаний и классы прочности, а последующие части регламентируют требования к конкретным материалам. Принцип маркировки — В отечественной практике буквы кодируют тип нагрузки и назначение. К базовым обозначениям относятся: Л (легкий), С (средний), Т (тяжелый), ТМ (тяжелый магистральный), К (канализация), В (водопровод), Д (дождеприемник). Пример — Кодировка Л(А15) означает легкий люк для газонов, а шифр Т(Д400) указывает на тяжелое дорожное изделие для городских улиц.
