Кабельные короба

Кабельный короб — это элемент кабельной системы, предназначенный для прокладки, защиты, организации и разделения электрических кабелей и проводов. Короба защищают кабельные линии от механических повреждений, пыли и других внешних воздействий, а также позволяют аккуратно организовать кабельную трассу.

Изготавливаются из оцинкованной или нержавеющей стали, алюминия, пластика (ПВХ), негорючих полимеров и других материалов.

Артикул: KS-KABELN

Виды и исполнения

Металлический (сталь или оцинковка)

Применяется для прокладки тяжелых промышленных проводов и силовых сетей.
Оцинкованный (стальной лист с защитным цинковым слоем)

Универсальный вариант для монтажа на улице, в цехах и внутри зданий.
Нержавеющий (нержавейка)

Создан специально для сырых помещений и производств с агрессивной химической средой.
Алюминиевый (легкий профиль или лист)

Отлично подходит для сборки облегченных каркасов и монтажа кабелей в электронике.
Пластиковый (ПВХ и полимеры)

Аккуратный вариант для открытой проводки в квартирах, офисах и магазинах.

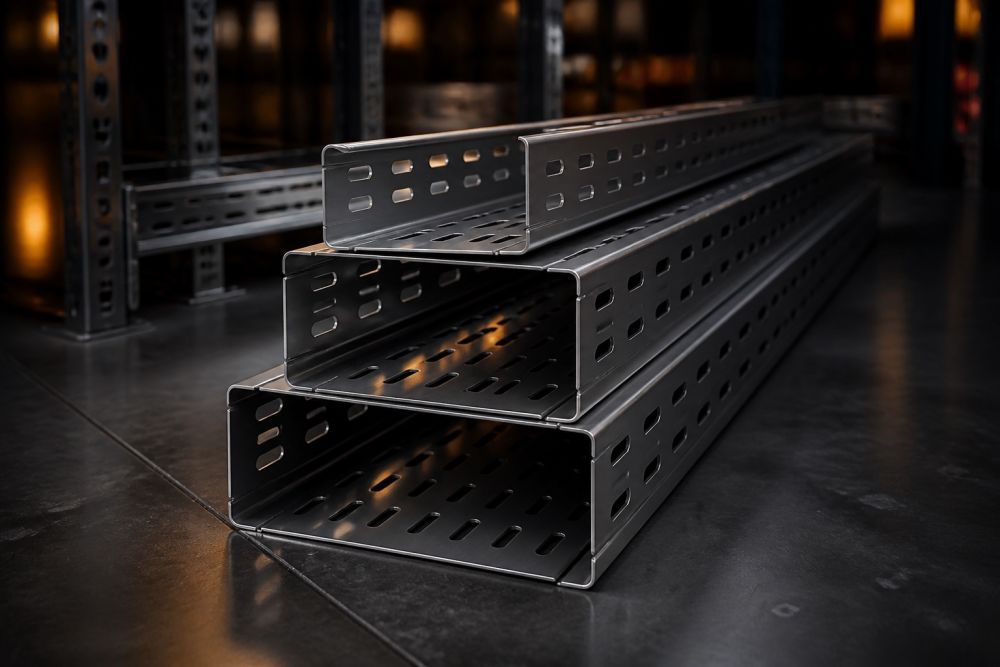

Перфорированный (короб с множеством отверстий)

Используется для сборки электрощитов и промышленной разводки, так как отверстия помогают кабелям охлаждаться.
Неперфорированный (глухие сплошные стенки и дно)

Гарантирует максимальную защиту проводов от пыли, грязи и механических повреждений.
С крышкой (корпус со съемным верхом)

Надежно закрывает проводку, но оставляет быстрый доступ для ремонта и обслуживания.
С перегородками (внутренние разделители)

Позволяет безопасно прокладывать мощные силовые провода вместе со слабыми интернет-кабелями в одном коробе.
Напольный (плоский низкий профиль)

Укладывается прямо на пол в местах прохода людей, чтобы об него нельзя было споткнуться.
Настенный (навесная конструкция)

Стандартный вариант для монтажа силовой проводки и интернет-сетей по стенам комнат.
Плинтусный (форма интерьерного плинтуса)

Монтируется у пола в жилых комнатах и офисах, полностью скрывая провода в интерьере.
Магистральный (крупное сечение)

Вместительный широкий короб для укладки главных толстых пучков кабелей на основных трассах.
Металлические кабельные короба

Наиболее распространённый вариант для промышленного применения — короб из оцинкованной стали.
Основные преимущества
- Высокая механическая прочность
- Огнестойкость
- Защита кабеля от механических воздействий
- Устойчивость к повышенным температурам
- Долговечность
- Возможность заземления металлической конструкции
Для агрессивной среды применяют нержавеющую сталь, а для снижения массы — алюминий.

Характеристики

Материал	Сталь, оцинкованная сталь, нержавеющая сталь, алюминий, ПВХ и др.
Ширина	Определяется вместимостью кабелей.
Высота	Зависит от количества и диаметра кабелей.
Длина секции	Обычно стандартная, например 2–3 м, либо по заказу.
Толщина материала	Зависит от нагрузки и материала.
Тип	Перфорированный или неперфорированный.
Крышка	С крышкой или без неё.
Перегородки	Отсутствуют или устанавливаются дополнительно.
Степень защиты	Определяется конструкцией и исполнением.
Нагрузка	Максимальная масса кабелей на единицу длины.
Коррозионная стойкость	Зависит от материала и покрытия.
Огнестойкость	Особенно высокая у металлических коробов.
Монтаж	Настенный, потолочный, напольный, подвесной.
Температура эксплуатации	Зависит от материала и производителя.
Перфорированный и неперфорированный короб	Перфорированный короб имеет отверстия в основании и/или стенках. Преимущества Удобное крепление кабелей Вентиляция Меньший вес Удобный монтаж Неперфорированный короб имеет сплошное основание.

Преимущества

Лучшая защита от пыли.
Защита от мелких механических воздействий.
Более высокая степень закрытости.
Аккуратный внешний вид.

Означает

100 мм	Ширина.
50 мм	Высота.
2000 мм	Длина секции.

Для промышленного объекта дополнительно указывают:

Толщину металла.
Тип покрытия.
Допустимую нагрузку.
Степень защиты IP.
Способ соединения секций.
Наличие перегородок.
Требования к заземлению.

Стандарты

Для кабельных коробов необходимо учитывать не только ГОСТ на материал, но и стандарты на кабельные системы, электроустановки и степень защиты оболочки.
ГОСТ 32125-2013 Системы кабельных лотков и лестниц. Общие требования и методы испытаний. ГОСТ IEC 61537-2016 —.
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (IP-код).
ГОСТ 30331.1-2013 Электроустановки низковольтные. Общие положения, основные характеристики. ГОСТ Р 50571 — Комплекс стандартов по электроустановкам зданий.
Для металлических изделий дополнительно применяются стандарты на листовую оцинкованную сталь, нержавеющую сталь или алюминий, из которых изготовлен короб.
Важно — «кабельный короб», «кабельный лоток» и «кабельный канал» — не всегда одно и то же изделие. При выборе необходимо учитывать конструкцию, назначение и применяемый норматив.

Особенности

Преимущества

Защита кабелей.
Аккуратная организация кабельных трасс.
Удобство монтажа и обслуживания.
Возможность разделения кабелей.
Механическая защита.
Пожаробезопасность металлических исполнений.
Возможность создания протяжённых трасс.
Простая замена и добавление кабелей.

Строительство

Применяются в промышленных зданиях, жилых зданиях.
Промышленность

Применяются в производственных цехах, офисах, торговых центрах, серверных, дата-центрах, системах автоматизации, телекоммуникационных сетях, системах видеонаблюдения, системах пожарной сигнализации.
Электротехника и энергетика

Применяются в электростанциях, подстанциях, системах связи.
