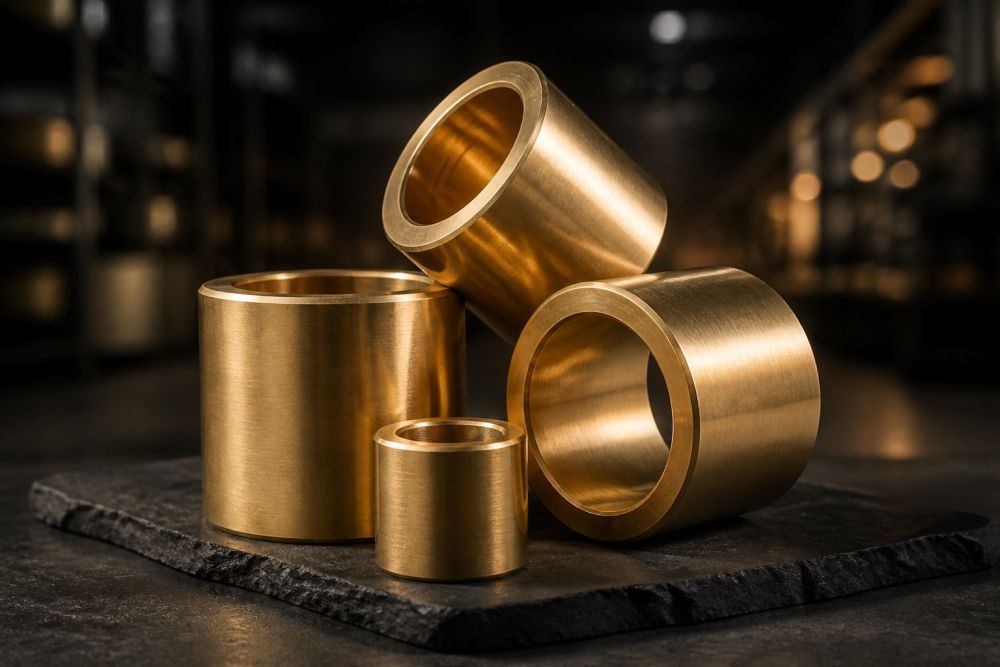

Латунная втулка

Латунная втулка — это цилиндрическая деталь с внутренним отверстием, изготовленная из латуни. Используется как опорная, направляющая, дистанционная или переходная деталь в механизмах и конструкциях.

Латунь хорошо подходит для втулок благодаря коррозионной стойкости, хорошей обрабатываемости, относительно низкому коэффициенту трения в паре с некоторыми материалами и способности работать в условиях умеренных нагрузок.

Артикул: LT-VTULKA

Виды и исполнения

Гладкая цилиндрическая

Самая простая втулка классической формы без каких-либо усложнений. Универсально применяется для защиты от износа валов, осей и вращающихся механизмов.
Фланцевая

Деталь со специальным буртиком (фланцем) на торце. Такая форма позволяет надежно зафиксировать втулку в корпусе и не дает ей смещаться вдоль оси.
Резьбовая

Втулка с нарезанной внутренней или наружной резьбой. Используется для сборки разъемных соединений и крепежных узлов.
Дистанционная

Проставка, которая задает строго определенное расстояние и зазор между соседними деталями. Активно применяется в машиностроении.
Направляющая

Деталь, которая точно задает траекторию движения и обеспечивает плавное перемещение движущихся частей механизма.
Втулка скольжения

Подшипниковый элемент, рассчитанный на постоянную работу в контакте с вращающимся валом. Она снижает трение и защищает основной узел от истирания.
Тонкостенная

Компактная деталь с минимальной толщиной стенок. Создана для установки в миниатюрные и плотно скомпонованные приборы.
Толстостенная

Мощная втулка с повышенной жесткостью и прочностью, способная выдерживать серьезные механические нагрузки в тяжелых узлах.
Специальная

Нестандартное изделие, которое вытачивается по индивидуальным чертежам заказчика для установки в уникальные или ответственные механизмы.

Марки и материалы

Л63

Универсальный двухкомпонентный сплав. Отличается высокой пластичностью в сочетании с хорошей сопротивляемостью коррозии.
Л68

Сплав с повышенным содержанием меди, который ценится за максимальную пластичность (идеален для глубокой вытяжки и штамповки).
Л80 (полутомпак)

Марка с высокой концентрацией меди в составе, что обеспечивает сплаву отличную теплопроводность и красивый золотистый цвет.
ЛС59-1

Специальный сплав с добавлением свинца. Обладает великолепной обрабатываемостью резанием, благодаря чему на станках из него легко вытачивать сложные мелкие детали (стружка ломается, а не тянется).
ЛС58-2

Износостойкая латунь со свинцом, которая сочетает в себе легкость механической обработки и повышенную прочность.
ЛМц58-2

Сплав с добавлением марганца. Обладает увеличенной прочностью и хорошо сопротивляется износу при трении.
ЛАЖ60-1-1

Сложный сплав, легированный алюминием и железом. Характеризуется высокой прочностью и отличной стойкостью к износу, что важно для тяжелонагруженных деталей машин.
ЛА77-2

Алюминиевая латунь. Ее главное преимущество — сочетание высокой прочности и повышенной коррозионной стойкости, особенно при контакте с морской водой (используется в судостроении).

Наиболее подходящие марки для втулок

ЛС59-1

Один из распространённых вариантов для втулок, особенно когда деталь изготавливается на токарном станке. Добавление свинца улучшает обрабатываемость резанием.
ЛМц58-2

Применяется, когда требуется более высокая прочность.
ЛАЖ60-1-1

Используется для деталей с повышенными требованиями к прочности и износостойкости.
Л63 и Л68

Подходят для конструкций, где важны пластичность и коррозионная стойкость.

Характеристики

При выборе или изготовлении учитывают

Наружный диаметр (D).
Внутренний диаметр (d).
Длину (L).
Толщину стенки.
Марку латуни.
Твёрдость.
Предел прочности.
Шероховатость внутренней и наружной поверхности.
Допуски на диаметры.
Соосность отверстия.
Цилиндричность.
Рабочую температуру.
Нагрузку и скорость вращения.
Условия смазки.

Размеры

Втулки изготавливаются практически в любых размерах по чертежу.

Где

20 мм	Наружный диаметр.
15 мм	Внутренний диаметр.
30 мм	Длина втулки.

Для точных узлов могут задаваться специальные посадки, например H7, H8, h6 и другие — в зависимости от того, как втулка сопрягается с валом и корпусом.

Стандарты

Для готовых латунных втулок нет одного универсального ГОСТа, который устанавливал бы все виды втулок. Стандарт выбирается в зависимости от назначения, конструкции и способа изготовления.
ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки. Определяет марки латуней и их химический состав.
ГОСТ 2060-2006 Прутки из меди и латуни. Технические условия. Может использоваться, когда втулка изготавливается из латунного прутка.
ГОСТ 10025-2016 Прутки из меди и медных сплавов для обработки резанием. Актуален для заготовок, из которых втулки изготавливаются механической обработкой. Для материала и полуфабрикатов могут применяться: для втулки по конкретному чертежу основным документом обычно является чертёж или технические условия изготовителя, а материал указывается отдельной строкой.

Особенности

Расшифровка

ЛС59-1

Марка материала.
Ø30 мм

Наружный диаметр.
Ø20 мм

Внутренний диаметр.
40 мм

Длина.

Машиностроение

Используются в машиностроении, станках, насосах, редукторах.
Строительство

Используются в арматуре.
Сельское хозяйство

Используются в сельскохозяйственной технике.
Автомобилестроение и транспорт

Используются в автомобилях и спецтехнике.
Приборостроение и электроника

Используются в приборостроении.
Электротехника и энергетика

Используются в электротехническом оборудовании.
Крепёж и соединения

Используются в различных шарнирных и вращательных соединениях.
