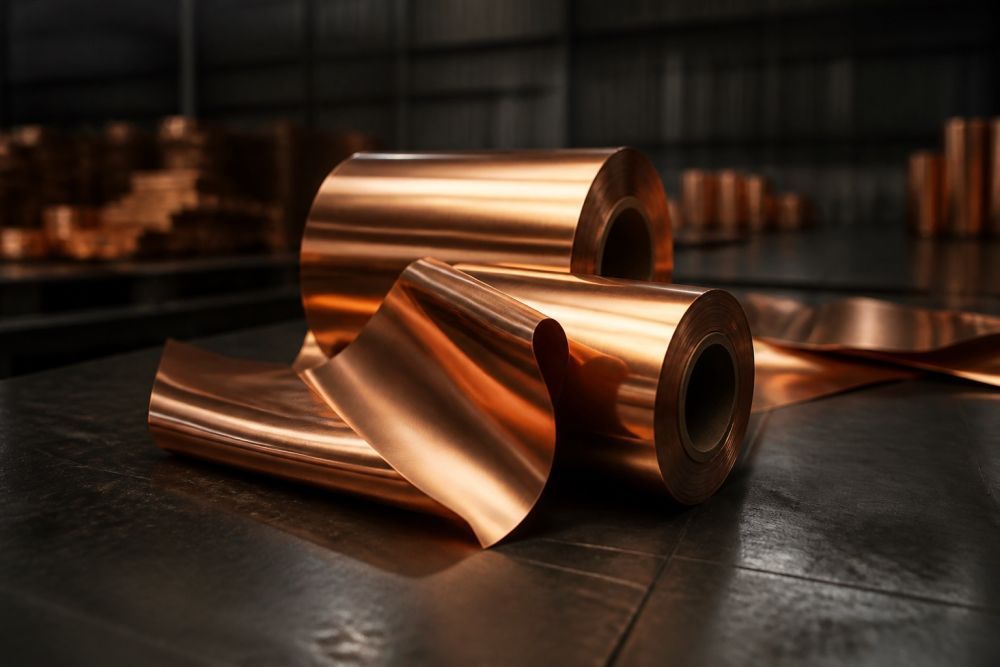

Медная фольга

Медная фольга — это тонкий листовой материал из меди или медных сплавов, получаемый прокаткой или электролитическим осаждением. Благодаря высокой электропроводности, теплопроводности, пластичности и коррозионной стойкости медная фольга широко применяется в электронике, электротехнике, кабельной промышленности, производстве аккумуляторов и теплоотводящих элементов.

Артикул: MD-FOLGAM

Виды и исполнения

По способу изготовления

Электролитическая (ED)

Получают методом электроосаждения меди. Отличается хорошей однородностью и широко используется в производстве печатных плат и аккумуляторов.
Катодная/прокатная (RA)

Получают холодной прокаткой медной заготовки. Отличается высокой пластичностью и хорошими механическими свойствами.
По состоянию
- Мягкая — хорошо гнётся и формуется
- Полутвёрдая — обладает повышенной прочностью при сохранении пластичности
- Твёрдая — имеет повышенную прочность и износостойкость
По поверхности
- Без покрытия
- Лужёная
- Никелированная
- С другими специальными покрытиями для конкретных условий эксплуатации

Марки и материалы

Для производства фольги применяются различные марки меди, в том числе:

М0

Сплав меди наивысшей химической чистоты (содержание примесей минимально). Благодаря идеальной проводимости тока, он незаменим при производстве прецизионной электроники, микросхем, кабелей связи и ответственных электротехнических компонентов.
М1

Высокочистая техническая медь. Обладает великолепной электропроводностью и пластичностью. Стандартно применяется для изготовления токопроводящих жил кабелей, шин заземления, электрических контактов и силовых проводников.
М2

Технически чистая медь с чуть большим допуском сопутствующих элементов. Находит широкое применение в общем машиностроении и приборостроении, где от металла требуется хорошая теплопроводность и пластичность (например, для изготовления медных трубок, радиаторов и штампованных деталей).
М3

Техническая марка меди с повышенным содержанием примесей (самая доступная по цене). Используется для производства деталей общего назначения, проката широкого потребления и различных общепромышленных полуфабрикатов, которые не будут работать под высокими электрическими нагрузками.

Для электронной и электротехнической фольги особенно важны чистота меди и электропроводность.

Характеристики

Материал	Медь или медный сплав.
Плотность меди	Около 8,9 г/см³.
Электропроводность	Очень высокая.
Теплопроводность	Высокая.
Пластичность	Высокая.
Коррозионная стойкость	Высокая.
Температура плавления	Около 1084,6 °C.
Форма поставки	Рулоны или листы.
Состояние	Мягкое, полутвёрдое, твёрдое.
Обработка	Резка, штамповка, гибка, ламинирование и др.

Для фольги большое значение имеют толщина, ширина, чистота поверхности, шероховатость, электропроводность и механические свойства.

Стандарты

Основной отечественный стандарт для медной фольги:

ГОСТ 1173-2006 «Фольга, ленты, листы и полосы медные» Устанавливает требования к медной фольге, лентам, листам и полосам, включая марки меди, размеры и качество поверхности.
Для электролитической медной фольги специального назначения, например используемой в производстве печатных плат или аккумуляторов, могут применяться специальные технические условия и стандарты, поэтому ГОСТ необходимо подбирать с учётом назначения материала.

Особенности

Обозначение

Фольга медная М1, мягкая, 0,05×300 мм, ГОСТ 1173-2006

Медная фольга марки М1, мягкого состояния, толщиной 0,05 мм и шириной 300 мм.

Теплообменное оборудование

Используется в печатных платах (PCB), теплоотводящих элементах.
Электротехника и энергетика

Используется в электронике, электротехнических изделиях, кабельной промышленности, электромагнитном экранировании, трансформаторах и электрических аппаратах, гибких электронных схемах.
Промышленность

Используется в литий-ионных аккумуляторах.
Дизайн и интерьер

Используется в различных промышленных и декоративных изделиях.
