Гнутый швеллер

Гнутый швеллер — это стальной профиль П-образного сечения, изготовленный из листового или рулонного металла методом холодной гибки на профилегибочном оборудовании. В отличие от горячекатаного швеллера, его геометрия формируется без горячей прокатки готового профиля.

Гнутые швеллеры применяются в строительстве, машиностроении, производстве каркасов, стеллажей, опор и лёгких металлоконструкций.

Артикул: ST-GNUTYY

Виды и исполнения

Равнополочный гнутый швеллер

Обе полки имеют одинаковую ширину.
Неравнополочный гнутый швеллер

Полки имеют разную ширину. Применяется, когда требуется:
- Сместить центр тяжести.
- Обеспечить определённую геометрию узла.
- Сформировать нестандартную конструкцию.
Швеллер с параллельными полками

Полки расположены параллельно друг другу. Это наиболее распространённая форма гнутого швеллера.
Швеллер с отогнутыми полками

Полки могут иметь дополнительный загиб или выступ. Используется для:
- Увеличения жёсткости.
- Формирования монтажных соединений.
- Специальных конструкций.

Марки и материалы

Для гнутых швеллеров применяются:

Ст3

Углеродистая конструкционная сталь. Используется для обычных конструкций.
С245

Строительная конструкционная сталь.
С255

Применяется для более ответственных конструкций.
С345 / С355

Повышенная прочность.
09Г2С

Низколегированная конструкционная сталь. Хорошо подходит для конструкций, работающих при пониженных температурах.
Оцинкованный гнутый швеллер

Одно из важных преимуществ технологии — возможность производить профиль из оцинкованного рулонного металла. Преимущество — защитное покрытие наносится до или после профилирования в зависимости от технологии.

Характеристики

Высота	Размер стенки.
Ширина полки	Размер полки.
Толщина	Толщина исходного металла.
Радиус гибки	Радиус перехода стенки в полку.
Площадь	Площадь сечения.
Масса	Масса 1 м.
Момент инерции	Жёсткость профиля.
Момент сопротивления	Работа на изгиб.
Радиус инерции	Устойчивость.
Длина	Длина профиля.

Стандарты

ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные. Сортамент.
ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные. Сортамент.
EN 10162 Холодногнутые стальные профили.
EN 10025 Конструкционные стали.
EN 10346 Плоский стальной прокат с металлическим покрытием. Для аналогичных холодногнутых профилей применяются: для расчёта и проектирования холодногнутых элементов также применяются соответствующие нормы проектирования, например EN 1993-1-3.

Особенности

Преимущества

Меньшая масса.
Возможность изготовления тонкостенных профилей.
Высокая точность геометрии.
Широкий диапазон размеров.
Возможность изготовления длинных профилей.
Возможность использования оцинкованного металла.
Эффективное использование металла.
Удобство автоматизированного производства.

Ограничения применения

Меньшая несущая способность у некоторых тонкостенных профилей.
Возможность местной потери устойчивости стенки или полок.
Чувствительность тонких элементов к деформации.
Необходимость учитывать радиусы гибки.
Для тяжёлых конструкций может быть предпочтительнее горячекатаный профиль.

Обозначение: 100×50×4

100 мм

Высота стенки.
50 мм

Ширина полки.
4 мм

Толщина металла.

100×60×40×4

100 мм

Высота.
60 мм

Одна полка.
40 мм

Другая полка.
4 мм

Толщина.

Особенности

Конкретную форму и радиусы загиба необходимо проверять по сортаменту.

Производство

Изготовление обычно происходит в несколько этапов

рулон/лист → размотка → правка → продольная резка → профилирование → контроль размеров → резка на длину → упаковка
- Профиль формируется последовательным прохождением листовой полосы через ролики профилегибочного стана
Главное отличие от горячекатаного швеллера

Профиль формируется из плоского листа, а не прокатывается в готовом виде.

Покрытия

Гнутый швеллер может поставляться:

Без покрытия.
Оцинкованный.
Грунтованный.
Окрашенный.
С полимерным покрытием.
Для наружных конструкций особенно распространено цинковое покрытие.

Строительство

Каркасы, балки, прогоны, стойки, перемычки, кровельные конструкции, фасадные системы.
Машиностроение

Рамы, корпуса, основания, направляющие, элементы оборудования.
Лёгкие металлоконструкции

Стеллажи, ограждения, навесы, каркасы, опоры.

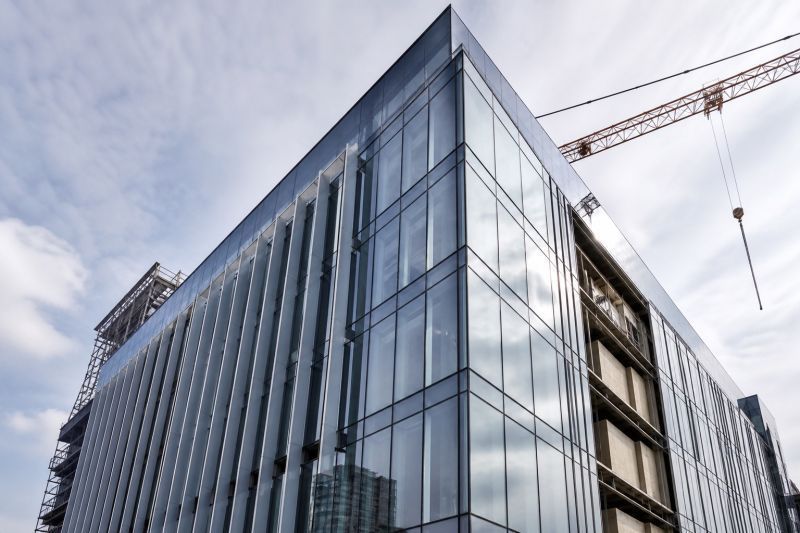

Сэндвич-панели и фасады

Используется в качестве направляющих, стоек, элементов подсистем.
