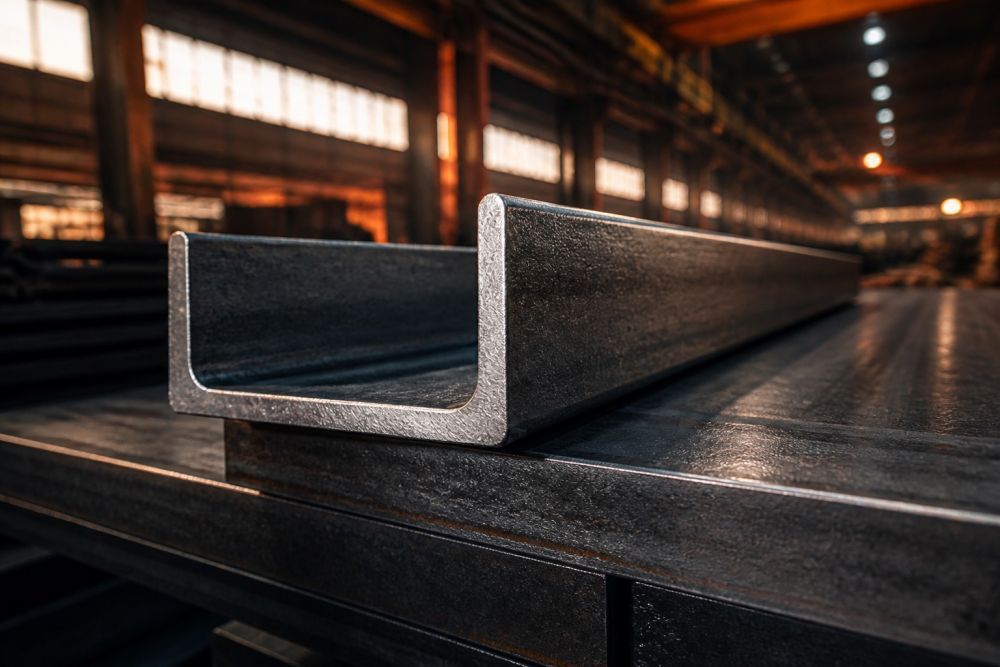

Швеллер горячекатаный

Швеллер горячекатаный — это стальной фасонный профиль П-образного сечения, получаемый методом горячей прокатки. Он состоит из стенки и двух полок и используется преимущественно в качестве несущего и конструктивного элемента.

Швеллер хорошо работает на изгиб, сжатие и продольные нагрузки и широко применяется в строительстве, машиностроении, вагоностроении и производстве металлоконструкций.

Артикул
ST-SHVELL

Виды и исполнения

По форме полок

  • С уклоном внутренних граней полок.
  • С параллельными гранями полок.

По назначению

  • Обычные.
  • Специальные.
  • Строительные.
  • Машиностроительные.

  • Швеллер с уклоном внутренних граней полок

    У внутренних поверхностей полок имеется небольшой уклон. Такие профили обозначаются по соответствующему сортаменту.

    Применяются для

    • Строительных конструкций
    • Рам
    • Опор
    • Стоек
    • Элементов машин

  • Швеллер с параллельными гранями полок

    Полки расположены параллельно друг другу. Это один из наиболее распространённых вариантов в современном строительстве.

    Примеры

    • 10П
    • 12П
    • 14П
    • 16П
    • 18П
    • 20П
    • 22П
    • 24П
    • 27П
    • 30П
    • 36П
    • 40П

    Буква П означает параллельные грани полок.

Марки и материалы

  • Для горячекатаных швеллеров используются различные конструкционные стали.

  • Ст3

    Углеродистая конструкционная сталь.

  • С245

    Сталь для строительных конструкций.

  • С345

    Более прочная конструкционная сталь.

  • 09Г2С

    Низколегированная сталь.

Характеристики

Высота (h) Высота профиля.
Ширина полки (b) Ширина полки.
Толщина стенки (s) Толщина вертикальной стенки.
Толщина полки (t) Толщина полки.
Площадь (A) Площадь поперечного сечения.
Масса (m) Масса 1 погонного метра.
Момент инерции (Ix, Iy) Жёсткость относительно осей.
Момент сопротивления (Wx, Wy) Работа на изгиб.
Радиус инерции (ix, iy) Характеристика устойчивости.

Распространённые номера

    • 5.
    • 6,5.
    • 8.
    • 10.
    • 12.
    • 14.
    • 16.
    • 18.
    • 20.
    • 22.
    • 24.
    • 27.
    • 30.
    • 36.
    • 40.
  • Швеллер №10.
  • Номер профиля связан с его высотой, но не следует воспринимать его как точный размер в миллиметрах.

При выборе швеллера учитывают

Предел текучести Определяет напряжение, при котором начинает развиваться пластическая деформация.
Временное сопротивление Характеризует прочность стали при растяжении.
Относительное удлинение Показывает пластичность.
Ударная вязкость Особенно важна для конструкций, работающих:
  • При низких температурах.
  • При динамических нагрузках.

Стандарты

Основной стандарт для горячекатаных стальных швеллеров:

  • ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» В сортаменте представлены швеллеры с различными формами полок.

Особенности

Расшифровка

  • 20

    Условная высота профиля около 200 мм.

  • П

    Параллельные грани полок.

Швеллер 20У

  • 20

    Высота около 200 мм.

  • У

    Полки с уклоном внутренних граней.

Швеллер 20С

  • 20

    Высота около 200 мм.

  • С

    Специальный профиль.

Особенности

  • Конкретный состав серий и их геометрия определяются ГОСТ 8240-97.

Применение

Области применения

  • Строительство

    Строительство

    Балки, перемычки, стойки, ригели, каркасы, лестницы, перекрытия, фермы.

  • Машиностроение

    Машиностроение

    Рамы, основания станков, элементы механизмов.

  • Промышленность

    Промышленность

    Эстакады, площадки, опоры, технологические конструкции.

  • Транспорт

    Транспорт

    Вагоностроение, автомобильные рамы, железнодорожные конструкции.

Заказ

Как заказать

  2. Менеджер уточнит объём, марку и логистику, согласуем цену и срок.
