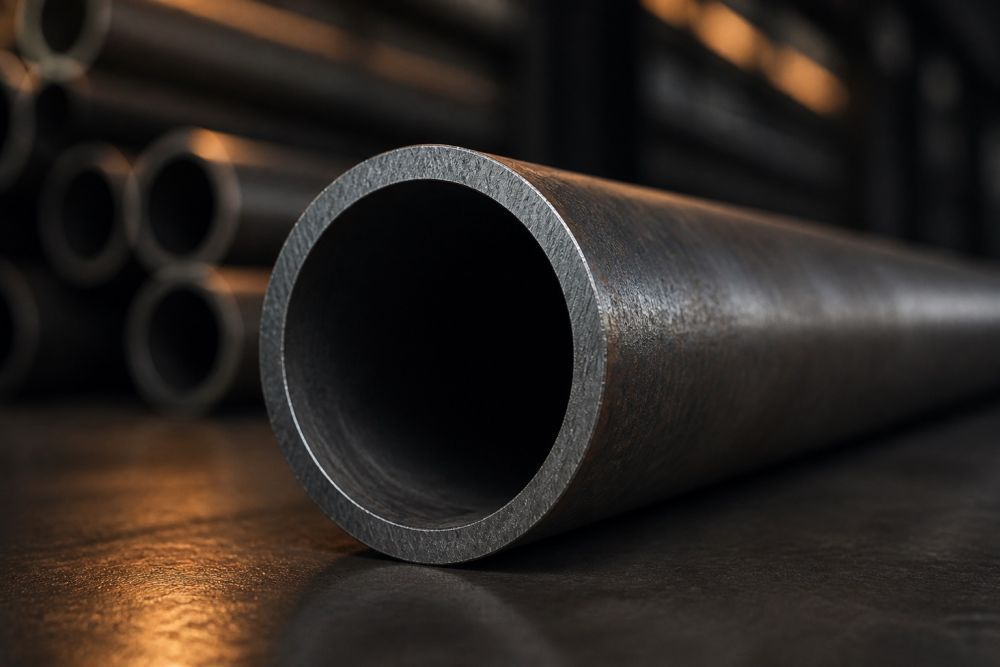

Котельные трубы

Котельные трубы — это стальные трубы, предназначенные для изготовления и ремонта котлов, пароперегревателей, экономайзеров, теплообменных аппаратов и трубопроводов, работающих при повышенных температурах и давлениях.

Главное отличие от обычных труб — повышенные требования к прочности при нагреве, длительной прочности, ползучести, качеству металла и контролю сварных/бесшовных труб.

Артикул
TB-KOTELN

Виды и исполнения

По технологии изготовления

  • Бесшовные горячедеформированные.
  • Бесшовные холоднодеформированные.
  • Теплодеформированные.

  • Сварные

    Применяются в отдельных конструкциях и по соответствующим стандартам.

    По материалу

    • Углеродистые
    • Низколегированные
    • Легированные
    • Жаропрочные
    • Теплостойкие
    • Нержавеющие

  • Бесшовные котельные трубы

    Наиболее распространённый вариант для ответственных элементов котлов.

    Преимущества

    • Отсутствие сварного продольного шва
    • Высокая надёжность
    • Хорошая работа при высоком давлении
    • Возможность работы при высокой температуре
    • Широкий диапазон толщин стенки

    Используются для

    • Экранных труб
    • Пароперегревателей
    • Экономайзеров
    • Коллекторов
    • Трубопроводов пара
    • Теплообменных аппаратов

  • Горячедеформированные

    Производятся из нагретой заготовки методом прошивки и последующей деформации.

    Характеристики

    • Широкий диапазон диаметров
    • Возможность изготовления толстостенных труб
    • Высокая производительность
    • Хорошие механические свойства

  • Холоднодеформированные

    Изготавливаются без горячей деформации готового размера.

    Преимущества

    • Высокая точность размеров
    • Качественная поверхность
    • Возможность изготовления тонкостенных труб
    • Хорошие характеристики поверхности

    Используются в теплообменном и котельном оборудовании, когда требуются повышенная точность и качество поверхности.

Марки и материалы

Наиболее известная марка

  • Сталь 20

    Применяется для элементов, где температура эксплуатации позволяет использовать углеродистую сталь.

  • Однако при существенном повышении температуры применяются уже низколегированные и легированные теплостойкие стали.

Наиболее известные марки

12Х1МФ — Основные свойства:

  • Высокая теплостойкость.
  • Повышенная длительная прочность.
  • Хорошая сопротивляемость ползучести.
  • Работоспособность при повышенных температурах.

Применяется для:

  • Пароперегревателей.
  • Паропроводов.
  • Элементов котлов.
  • Энергетического оборудования.

  • 15Х1М1Ф

    Также относится к теплостойким легированным сталям.

Применяется в:

  • Энергетическом оборудовании.
  • Котлах.
  • Паропроводах.
  • Трубах, работающих при повышенных температурах.

Нержавеющие котельные трубы

Используются при повышенных требованиях к:

  • Коррозионной стойкости.
  • Температурной стойкости.
  • Стойкости к окислению.

Примеры

  • 12Х18Н10Т
  • 08Х18Н10Т
  • 10Х17Н13М2Т

Другие аустенитные стали.

Применяются в:

  • Теплообменниках.
  • Химическом оборудовании.
  • Специальных котельных установках.
  • Системах с агрессивными средами.

Характеристики

Наружный диаметр Основной размер трубы.
Толщина стенки Определяет прочность и допустимое давление.
Рабочее давление Очень важный параметр.
Рабочая температура Определяется маркой стали и конструкцией.
Предел прочности Характеризует прочность материала.
Предел текучести Сопротивление пластической деформации.
Длительная прочность Важна при длительной работе под нагрузкой.
Ползучесть Деформация при длительном воздействии температуры и напряжения.
Ударная вязкость Особенно важна при низких температурах.
Овальность Контроль геометрии.
Прямолинейность Контроль формы.
Качество поверхности Важно для теплообмена и контроля.
Гидравлическая прочность Способность выдерживать испытательное давление.
Температурная стойкость Для котельных труб температура является одним из главных факторов выбора материала.

Стандарты

  • ГОСТ 550-75 Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия.
  • ГОСТ 8731-74 Трубы стальные бесшовные горячедеформированные. Технические требования.
  • ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент.
  • ГОСТ 8733-74 Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования.
  • ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент.
  • ГОСТ 3845-75 Трубы металлические. Метод испытания гидравлическим давлением.

Особенности

Требования к качеству

  • К котельным трубам предъявляются повышенные требования.

Контролируются

  • Химический состав.
  • Механические свойства.
  • Размеры.
  • Овальность.
  • Толщина стенки.
  • Состояние поверхности.
  • Макроструктура.
  • Микроструктура.
  • Отсутствие недопустимых дефектов.

Особенности

Могут проводиться:

  • Гидравлические испытания.
  • Ультразвуковой контроль.
  • Вихретоковый контроль.
  • Металлографические исследования.
  • Испытания на растяжение.
  • Испытания на ударную вязкость.
  • Испытания на длительную прочность.

Гидравлическое испытание

  • Трубы для ответственных систем проверяют на способность выдерживать внутреннее давление.

Проверяется

  • Отсутствие течи.
  • Отсутствие разрушения.
  • Отсутствие недопустимой остаточной деформации.
  • Испытательное давление определяется соответствующим стандартом и назначением трубы, поэтому его нельзя выбирать произвольно.

Применение

Области применения

  • Изготовление паровых котлов

    Изготовление паровых котлов

    Экранные поверхности, пароперегреватели, экономайзеры.

  • Изготовление теплообменников

    Изготовление теплообменников

    Трубные пучки, теплообменные элементы.

  • Изготовление энергетического оборудования

    Изготовление энергетического оборудования

    Паропроводы, коллекторы, элементы турбинных установок.

  • Для химической и нефтехимической промышленности

    Для химической и нефтехимической промышленности

    Печи, теплообменники, технологические трубопроводы.

Заказ

Как заказать

  2. Менеджер уточнит объём, марку и логистику, согласуем цену и срок.
