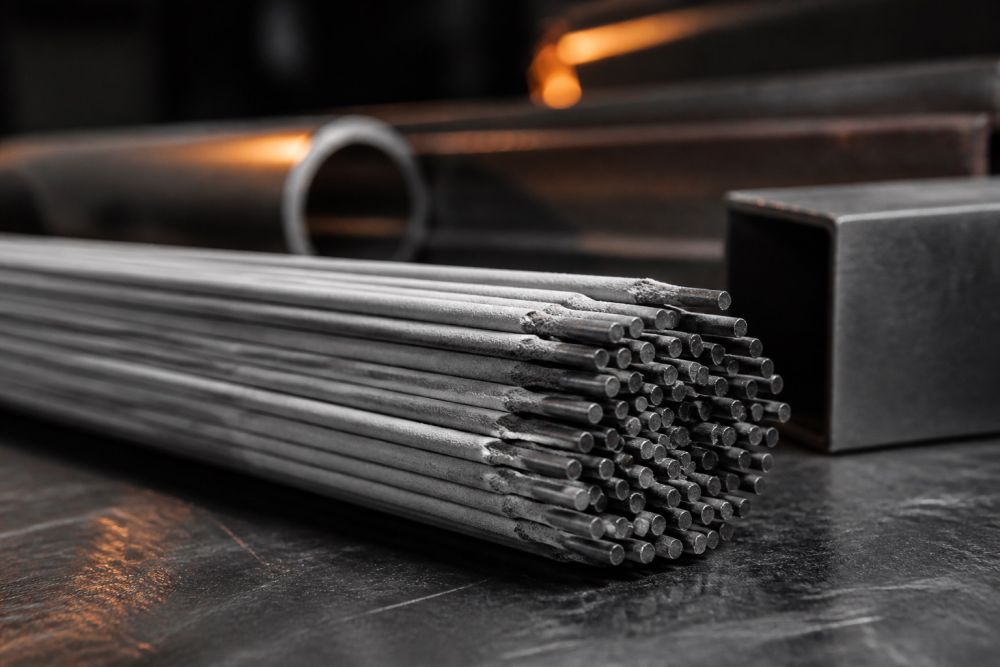

Сварочные электроды

Сварочный электрод — металлический или неметаллический элемент, предназначенный для создания сварочной дуги и/или формирования сварного шва. Для ручной дуговой сварки чаще всего применяются плавящиеся штучные электроды с покрытием.

Электрод подбирают по марке основного металла, толщине, пространственному положению сварки, типу тока и требуемым механическим свойствам шва.

Артикул: SW-SVAROC

Виды и исполнения

Для углеродистых и низколегированных сталей

МР-3.
МР-3С.
УОНИ 13/45.
УОНИ 13/55.
ОЗС-12.
АНО-21.

Для высоколегированных и нержавеющих сталей

ОЗЛ-8.
ЦЛ-11.
НИАТ-5.
ЭА-400/10Т.
ЭА-395/9.

Для чугуна

ЦЧ-4.
ОЗЧ-2.
МНЧ-2.
Специальные никелевые электроды.

Для наплавки

Т-590.
Т-620.
ОЗН-6.
ЦН-6.
Другие специализированные марки.

Для алюминия и его сплавов

Электроды специальных алюминиевых систем.

По типу покрытия

Покрытие электрода выполняет сразу несколько функций:

Стабилизирует дугу.
Защищает расплавленный металл от атмосферы.
Формирует шлаковую корку.
Вводит легирующие и раскисляющие элементы.
Влияет на форму шва и его механические свойства.

Рутиловые

Содержат значительное количество диоксида титана.
Характеристики
- Лёгкое зажигание
- Стабильная дуга
- Небольшое разбрызгивание
- Легко отделяемый шлак
- Хороший внешний вид шва

Примеры

МР-3, МР-3С, АНО-21, ОЗС-12.
Хороший вариант для бытовых и монтажных работ.

Основные

Основное покрытие содержит карбонаты и фториды.
Характеристики
- Низкое содержание водорода в наплавленном металле при правильной подготовке
- Высокие механические свойства
- Хорошая трещиностойкость
- Пригодность для ответственных конструкций

Примеры

УОНИ 13/45, УОНИ 13/55.
Такие электроды требуют тщательного хранения и прокалки по инструкции производителя.

Кислые

Характеризуются хорошим формированием шва и высокой производительностью, но в современной практике применяются реже.
Целлюлозные

Содержат большое количество органических компонентов.
Особенности
- Глубокое проплавление
- Высокая скорость сварки
- Особенно эффективны при сварке трубопроводов
- Удобны для вертикальной сварки сверху вниз
Применяются преимущественно в специальных технологиях сварки труб.

Марки и материалы

МР-3

Один из самых распространённых типов электродов. Тип: рутиловый.
Применение
- Монтажные работы
- Металлоконструкции
- Ремонт
- Сварка низкоуглеродистой стали
Преимущества
- Легко зажигается
- Стабильная дуга
- Хороший внешний вид шва
- Легко удаляемый шлак
МР-3С

Модифицированный вариант рутиловых электродов. Используется для сварки конструкционных сталей.
Характеризуется
- Хорошим формированием шва
- Стабильным горением
- Удобством работы на переменном и постоянном токе в зависимости от конкретного исполнения
УОНИ 13/55

Основной тип покрытия. Один из наиболее известных электродов для ответственных конструкций.
Применяется для сварки
- Углеродистых
- Низколегированных конструкционных сталей
Преимущества
- Высокие механические характеристики металла шва
- Хорошая трещиностойкость
- Низкое содержание диффузионного водорода при соблюдении технологии

Особенность

Электроды необходимо хранить сухими и перед сваркой прокаливать согласно инструкции производителя.

УОНИ 13/45

Также электроды с основным покрытием. Применяются для сварки конструкционных сталей, когда требуются повышенные механические характеристики соединения.

Электроды для нержавеющей стали

ОЗЛ-8
- Электроды для сварки определённых марок коррозионностойких сталей. Используются, например, при сварке аустенитных нержавеющих сталей соответствующего химического состава. Характеристики: коррозионная стойкость.
- Стабильная дуга.
- Хорошие механические свойства шва.
ЦЛ-11

Применяются для сварки ряда коррозионностойких сталей. Используются в:
- Химическом оборудовании.
- Пищевом оборудовании.
- Трубопроводах.
- Конструкциях из нержавеющей стали.

Электроды для чугуна

Для ремонта чугунных деталей применяются специальные электроды.

ЦЧ-4

Используются для сварки и восстановления чугунных деталей.
ОЗЧ-2

Применяются для ряда ремонтных работ по чугуну.
Никелевые электроды

Используются там, где требуется получить более пластичный металл шва и уменьшить риск образования трещин.
При сварке чугуна особенно важно правильно выбрать
- Электрод
- Предварительный подогрев
- Температуру детали
- Режим сварки
- Последовательность наложения швов
- Охлаждение
Наплавочные электроды

Предназначены не столько для соединения деталей, сколько для восстановления и повышения износостойкости поверхности.
Применяются для
- Валов
- Зубьев
- Ковшей
- Ножей
- Рабочих органов машин
- Деталей горнодобывающего оборудования

Примеры

Т-590, Т-620, ОЗН-6, ЦН-6.

Наплавочные электроды могут обеспечивать:

Высокую твёрдость.
Абразивную износостойкость.
Стойкость к ударному износу.

Жаростойкость

В зависимости от марки.

Характеристики

Марка	МР-3, УОНИ 13/55, ОЗЛ-8 и др.
Тип покрытия	Рутиловое, основное, кислое, целлюлозное.
Диаметр	Обычно 2,0–6,0 мм.
Длина	Зависит от диаметра.
Сварочный ток	AC/DC, зависит от марки.
Полярность	Прямая/обратная — по паспорту.
Положение сварки	Н1, В1, В2 и др. в зависимости от классификации.
Предел прочности металла шва	Зависит от типа электрода.
Предел текучести	Зависит от классификации.
Ударная вязкость	Важна для ответственных соединений.
Содержание водорода	Особенно важно для основных электродов.
Производительность	Зависит от коэффициента наплавки.
Вес упаковки	Обычно 1–5 кг, профессиональные упаковки могут быть больше.

Наиболее распространённые

1,6 мм.
2,0 мм.
2,5 мм.
3,0 мм.
3,2 мм.
4,0 мм.
5,0 мм.
6,0 мм.

Примерные диапазоны тока

Для распространённых покрытых электродов можно ориентироваться на порядок величин:

Для электрода диаметром 2,0 мм оптимальный ориентировочный ток составляет 40–70 А.
Для электрода диаметром 2,5 мм потребуется ток в диапазоне 60–100 А.
Для электрода диаметром 3,0 мм сварочный ток выбирают в пределах 80–130 А.
Для электрода диаметром 4,0 мм необходима сила тока от 120 до 180 А.
Для толстого электрода диаметром 5,0 мм рабочий ток возрастает до 160–240 А.

Это только ориентиры	А не универсальные режимы. Для точного режима необходимо использовать паспорт производителя.

Стандарты

ГОСТ 9466-75 Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация, размеры и общие технические условия.
ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы. Используется для классификации электродов для соответствующих сталей.
ГОСТ 10051-75 Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоёв с особыми свойствами. Типы. Применяется для наплавочных электродов.
ГОСТ 10052-75 Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы. Применяется для электродов по высоколегированным сталям. Помимо ГОСТ применяются: AWS A5.1 — Электроды для ручной дуговой сварки углеродистых сталей, AWS A5.4 — Электроды для сварки коррозионностойких и жаростойких сталей, AWS A5.5 — Электроды для низколегированных сталей, также широко используется классификация ISO 2560 для покрытых электродов для ручной дуговой сварки нелегированных и мелкозернистых сталей.

Особенности

Поставка

Особенно чувствительны к влаге электроды с основным покрытием.

При неправильном хранении возможно

Увеличение содержания водорода.
Образование пор.
Холодные трещины.
Ухудшение механических свойств.
Поэтому такие электроды хранят в сухом помещении и при необходимости прокаливают по температуре и времени, установленным производителем.

Позвоните нам по номеру 8 (912) 328-97-93.
Менеджер уточнит объём, марку и логистику, согласуем цену и срок.
