Виды и исполнения
-

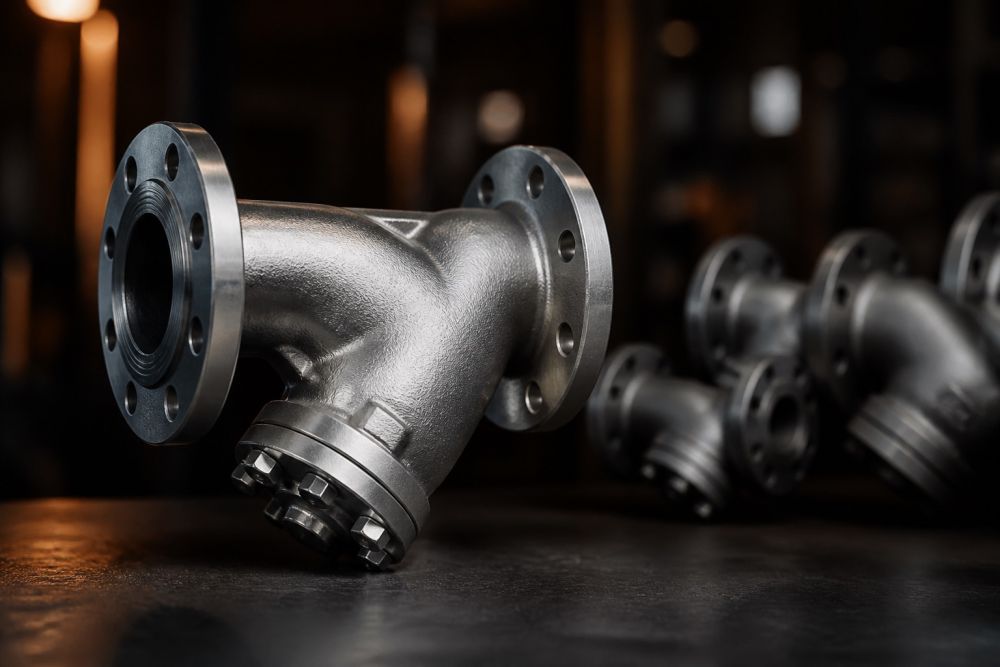

Y-образные
Самый массовый тип защитной арматуры. Фильтрующая камера в них расположена под наклоном к основному каналу. Они привлекают компактностью, умеренным гидравлическим сопротивлением, легкостью очистки и огромным выбором типоразмеров по давлению (PN) и диаметру (DN). Подходят для защиты линий с паром, воздухом, водой, маслами и нефтепродуктами.
-
Косые
По своему устройству и геометрии расположения камеры очень близки к Y-образным моделям. Повсеместно монтируются в коммунальных контурах отопления, горячего и холодного водоснабжения.
-
Прямые
Фильтрующая сетка установлена перпендикулярно или параллельно прямолинейному потоку. Считаются оптимальным выбором для монтажа в условиях жесткого дефицита свободного пространства, где критичны малые габариты и удобство сервисного обслуживания.
-
Промывные
Модификации, позволяющие оперативно сбрасывать накопившийся шлам через специальный сливной патрубок (дренажный кран) без разборки корпуса и остановки системы.
-
Самоочищающиеся
Сложные автоматизированные узлы, способные очищать сетку самостоятельно без участия персонала. Проектируются для непрерывных технологических производств с колоссальными расходами среды и высокой концентрацией механических примесей.
Способы монтажа на трубопровод
-
Фланцевый
Используется на промышленных магистралях с большими диаметрами (DN) и высоким давлением. Обеспечивает максимальную прочность стыка и быстроту демонтажа при регламентных работах.
-
Муфтовый (резьбовой)
Самый популярный вариант для бытовых и коммерческих инженерных сетей малого диаметра (обычно в пределах DN 15 — DN 50).
-
Приварной (сварной)
Применяется на ответственных промышленных участках трубопроводов, где требуется стопроцентная герметичность и прочность неразъемного соединения.
