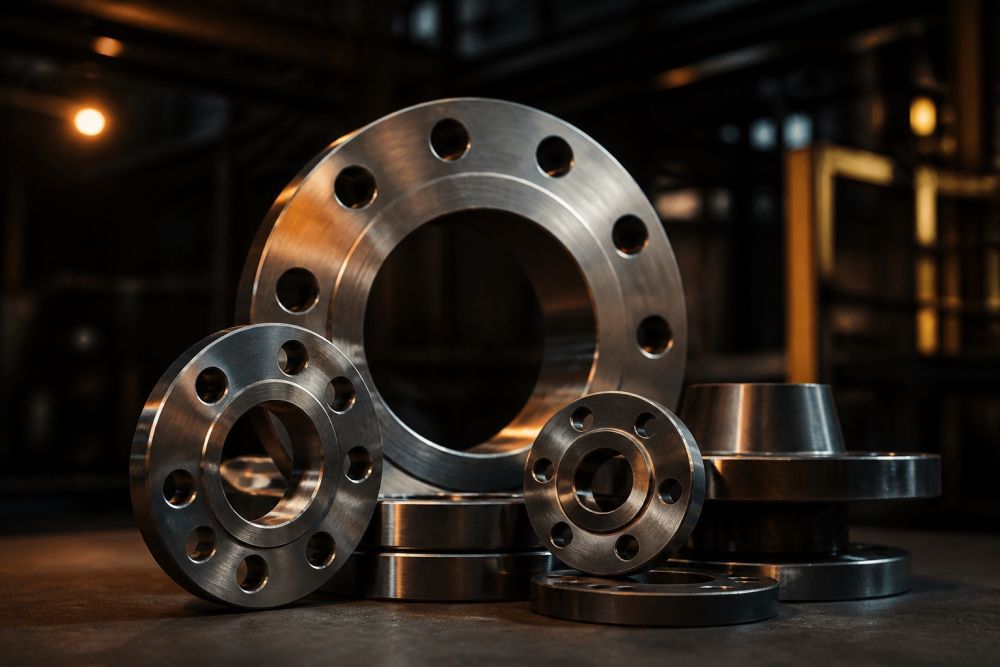

Фланцы

Фланец — плоская деталь с отверстиями под крепёж, предназначенная для разъёмного соединения труб, арматуры, оборудования и элементов трубопровода.

Фланцевое соединение позволяет демонтировать оборудование без разрезания трубопровода.

Артикул: TA-FLANTS

Виды и исполнения

Плоские приварные

При монтаже деталь надевается непосредственно на саму трубу и обваривается по контуру. Популярны благодаря доступной стоимости, простоте своей конструкции и быстрому монтажу.
Воротниковые (приварные встык)

Снабжены специальной конической или цилиндрической шейкой (воротником), которая сваривается с торцом трубы. Идеальны для магистралей с высоким давлением и экстремальной температурой, так как отлично распределяют механические напряжения и обладают повышенной прочностью.
Свободные на приварном кольце

Конструкция состоит из двух частей: к трубе приваривается только внутреннее кольцо, а сам фланец свободно вращается вокруг него. Это значительно облегчает стыковку болтовых отверстий и упрощает монтаж в труднодоступных местах.
Резьбовые

Накручиваются на трубу с помощью нарезанной резьбы. Используются на технологических линиях малого диаметра с небольшим давлением, а также на объектах, где проведение сварочных работ строго запрещено или нежелательно.
Глухие (фланцевые заглушки)

Представляют собой сплошной диск без центрального проходного отверстия. Необходимы для герметичного запирания тупиковых ветвей трубопровода, глушения отдельных патрубков оборудования, проведения гидравлических испытаний или организации временных отсечек.
Под приварку

Группа специализированных фланцев, геометрия которых изначально рассчитана на жесткое сварное соединение с трубами, резервуарами или иными элементами фасонной арматуры.

Исполнения уплотнительных поверхностей

Герметичность стыка зависит от правильного подбора геометрии контактной зоны. Фланцы выпускаются со следующими типами поверхностей:

Плоское исполнение.

Зеркальное сочетание «выступ

Впадина».
Замковое соединение «шип

Паз».

Стандартный соединительный выступ.
Проточка под кольцевую прокладку (для высоких давлений).

Марки и материалы

Углеродистая сталь

(включая востребованные марки 20, Ст20). Базовый и самый экономичный металл, который подходит для сборки большинства общепромышленных и гражданских трубопроводных сетей.
Низколегированная сталь

(например, марка 09Г2С). Проектируется для ответственных участков, испытывающих повышенные механические нагрузки, а также для трубопроводов, эксплуатируемых в северных регионах с экстремально низкими температурами воздуха.
Нержавеющая сталь

(отечественные сплавы 12Х18Н10T, 08Х18Н10 и их импортные аналоги AISI 304, AISI 316). Обеспечивает стопроцентную защиту от коррозии при контакте с химически активными, агрессивными и специфическими рабочими средами.

Стандарты

Проектирование и подбор фланцевых соединений опираются на актуальную нормативную базу, при этом в документах могут встречаться старые нормативы:

ГОСТ 33259-2015 Ключевой действующий российский стандарт для арматуры и трубопроводов на давление до PN 250. Он полностью регламентирует геометрические размеры, условные проходы, типы уплотнительных поверхностей, марки сталей и правила проведения испытаний.
ГОСТ 12820-80, 12821-80 и 12822-80 Советские стандарты на плоские, воротниковые и свободные фланцы соответственно. Несмотря на то, что они считаются устаревшими, их параметры до сих пор заложены во многих эксплуатируемых системах. Для новых объектов требования всегда проверяются по действующей проектной документации.

Особенности

Покрытия

Для борьбы с коррозией и продления срока службы фланцев из черного металла используются следующие методы финишной обработки:

Нанесение защитных лакокрасочных материалов или износостойких порошковых полимеров.
Напыление слоя цинка электролитическим или горячим промышленным способом.
Применение узкоспециализированных многокомпонентных антикоррозионных систем.
Фланцевые соединения, изготовленные из высоколегированной нержавеющей стали, в нанесении каких-либо дополнительных финишных покрытий не нуждаются.
