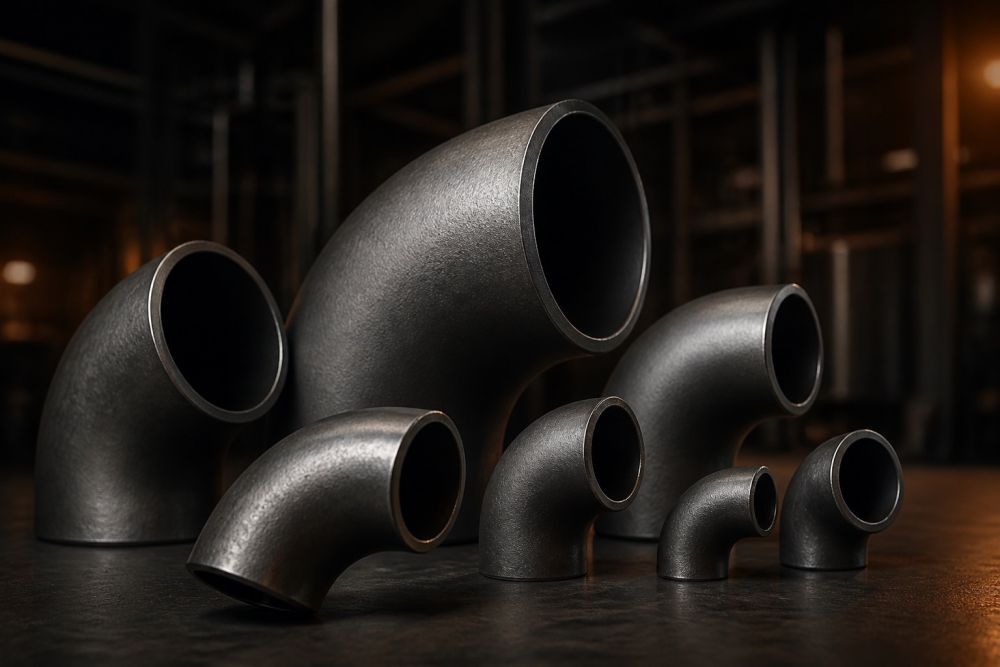

Виды и исполнения
-
По углу поворота
Детали выпускаются со стандартными углами изгиба: 15°, 30°, 45°, 60°, 90° и 180°. Из них самыми востребованными в монтаже являются варианты на 45° и 90°.
-
По радиусу изгиба
Существует два основных типа изделий, где геометрический параметр привязан к диаметру (D).
-
Короткорадиусные
Имеют радиус гиба, близкий к 1D.
-
Длиннорадиусные
Радиус гиба составляет около 1,5D. Такие модели гарантируют более плавный поворот рабочей среды и характеризуются сниженными гидравлическими потерями.
Классификация по технологии производства и стандартам
В зависимости от метода изготовления отводы разделяются на бесшовные, сварные, гнутые, крутоизогнутые и штампосварные. Проектирование и подбор деталей опираются на профильную нормативную базу:
-
ГОСТ 17375-2001
Регламентирует параметры крутоизогнутых бесшовных моделей типа 3D, изготовленных из углеродистых и низколегированных марок стали.
-
ГОСТ 30753-2001
Определяет технические условия для крутоизогнутых бесшовных отводов типа 2D из аналогичных сталей.
Способы антикоррозионной защиты
Для минимизации риска появления ржавчины и продления срока службы стальных отводов используются следующие виды финишной обработки:
- Нанесение порошковых или лакокрасочных составов.
- Покрытие методом горячего или электролитического цинкования.
- Нанесение специализированных многокомпонентных защитных систем.
- Для фасонных изделий, изготовленных из высоколегированной нержавеющей стали, дополнительное защитное покрытие наносить не требуется.
